MxN-PRO
多頻道可編程經顱電刺激

完全由軟體控制,使其可以無縫整合行為實驗、EEG和fNIRS 等影像,並與外部設備同步化。
可以自訂頻道數量(5, 9, 17, 33, 65, 和 128)


*本產品為研究設備,只用於研究用途

數量

Soterix Medical MxN-PRO 刺激系統可以完全以編程控制多個頻道的波形,可以客制化選擇5, 9, 17, 33, 65, 或 128 頻道。

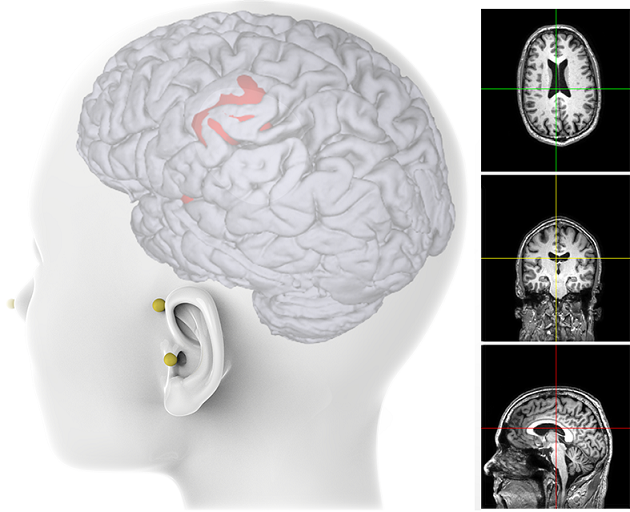

依MRI引導的Neuronavigation與Neurotargeting軟體相結合,從而可以絕佳地控制從大腦表層至深層的刺激區域。
完全由軟體控制使其可以無縫整合行為作業、EEG和fNIRS 等影像,並與外部設備同步化。

Soterix Medical的設備提供獨特的性能,因為這些產品的製造方法受到一個或多個美國或外國專利或待批專利申請的保護,包括但不限於US9956395B2、US8818515B2、US8718778B2。

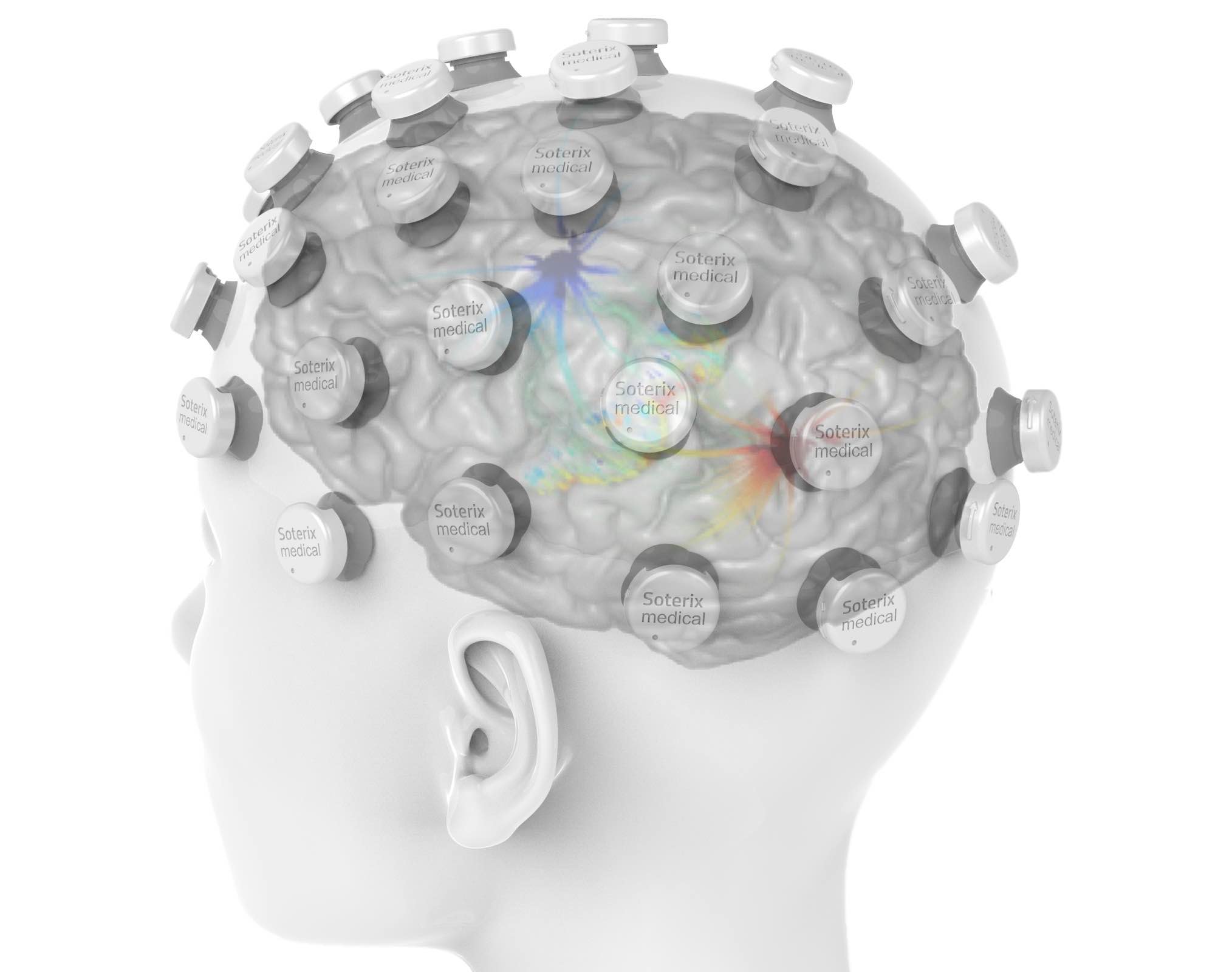

同時針對多個區域進行目標定位:增加獨立電流控制通道的必要性



已知某些疾病的發病機制涉及多個腦區和神經網絡,因此最佳化同時進行定位的區域是合理的。實際上,研究表明,針對多達5個腦區需要約30個電極(Huang,2018)。而僅針對2個腦區,完全獨立的波形(例如頻率)控制也能改善神經調節(Reinhart和Nguyen,2019)。


左圖 MRI中的五個點狀感興趣區域(ROI)(MRI中的紅色圓圈)或五個腦結構(MRI中的紅色區域)進行目標定位。神經定位軟件指定了最佳電極位置和每個電極的電流(綠色topoplot-Montage彩色地圖)。在右圖顯示了跨5個選定區域的相應定位結果(腦部假色彩,電場彩色地圖)。




所有系統中最廣的波型範圍

Soterix Medical MxN-PRO(以前稱為MxN-33)可以生成任何您想要的波形,並通過您想要的任何電極組合進行刺激。
該系統可以從常見波形(tDCS、tACS、tRNS)中簡單選擇,或者使用來自用戶提供的文件載入自定義的任意波形。該系統將以約2微秒的傳遞任何標準或任意波形。這意味著無論您選擇哪種波形,MxN-PRO都提供無與倫比的可靠性和保真度。該系統支持Matlab 整合以完全控制刺激,標準TTL觸發器以啟動/中止刺激(可以由第三方觸發解決方案生成或由Soterix Medical 的定制觸發界面生成),並且可以配置為傳遞復雜的協議(在事件開始時以一定延遲提供電刺激)。





整合監測技術
Soterix Medical MxN-PRO 刺激系統首次實現了密集刺激(多達 65 個頻道)與密集記錄應用的結合。利用我們的整合技術,搭配您信賴的研究級 EEG、fNIRS、PET、fMRI 選項,可以使用軟體完全控制規劃實時閉環應用,也可以使用觸發選項來執行允許閉環的實驗。
利用我們獨特的電極固定器,在同一頭皮位置固定 HD-tES / HD-tDCS 刺激電極和記錄電極,可以通過以下方式:a) 同時固定兩者或 b) 依次固定其中一個。






MxN-PRO + MRI
Soterix Medical 的 MxN-PRO 系統可以使用獨特的 MxN-PRO-MRI 套件在 fMRI/MRI 中使用。這些完整的套件為 MxN-PRO 刺激系統與 MRI/fMRI 的全面整合提供了一個簡便的解決方案。該設置在 7T 機器的正常和第一級模式下被評定為兼容任何序列。
Soterix Medical 工程師在設計 MRI/fMRI 配件時,充分考慮了受試者的安全性、刺激的耐受性以及操作的方便性。獨特的設置通過補丁板中的濾波器實現了卓越的射頻噪音控制,提供了無與倫比的可靠性。




MxN-PRO 有兩種模式

Basic Mode

Arbitrary Mode

  • 設定典型的 tES 波形(tDCS, tACS, tRNS)、強度、持續時間、頻率(適用範圍:0.001 - 5KHz)、漸增時間和漸增頻次。
  • 單頻道選擇 - 相同的刺激設置自動應用於所有頻道。
  • 多頻道選擇 - 選定的頻道應用個別波形。
  • 單盲或雙盲操作。
  • 從文本文件中的樣本加載任何波形,採樣周期為 2.5 μs,頻率低至 0.001Hz。
  • 單頻道選擇 - 相同的刺激設置自動應用於所有頻道。
  • 多頻道選擇 - 選定的頻道應用個別波形。
  • 單盲或雙盲操作。




獨家驗證系統
持續時間:可調範圍:3-7200 秒(1 秒解析度)
頻率:可調範圍:0.001 至 5000 Hz(0.001 Hz 解析度)
波形加載時間(1 通道):75 毫秒(任意波形)
採樣時間(採樣週期):>5 μs (任意波形)
最大樣本數:每個通道 128k 樣本
波形加載時間(32 通道):2-20 毫秒(標準波形 - DC, AC 等)
